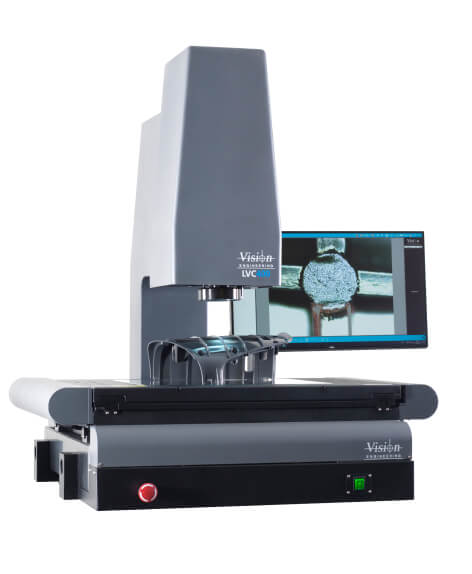

Универсальная мультисенсорная измерительная система LVC400 от Vision Engineering (Великобритания)
внесенная в Госреестр СИ РФ как видео - измерительный микроскоп и координатно - измерительная машина
Все, что можно увидеть, можно измерить с прецизионной точностью. Теперь и детали больших форм!
Основные характеристики
- Погрешность измерений: 1.3 мкм по XY, 8 мкм по Z – оптическим методом; 1,7 мкм – по XYZ контактным методом.
- Измеряет углы (прописано в описании типа СИ), резьбы, стереометрия - осуществляет измерения объемных деталей (сфера, конус и др.)
- Диапазон измерений по XYZ: 400x300x200 как контактным, так и бесконтактным способом.
- Работает по принципу годен/не годен. Имеет функцию импорта/экспорта (обратного инжиниринга) чертежей деталей в формате САПР.
- Полная моторизация по XYZ. Моторизованный зум. Автофокус. Функция сшивки больших изображений.
- Общий диапазон увеличения 60-3000x. Оптический зум – от 60x до 300х, цифровой – до 10х.
- Гранитная плита с минимальным коэффициентом теплового расширения + датчики температурной компенсации.
- Фирменная калибровка по методу нелинейной коррекции ошибок NLEC. Не нужно привязываться к линейным координатам.
Протестируйте ваши детали в демонстрационном зале Остек-АртТул
Записаться на тестированиеШирота применения и универсальность

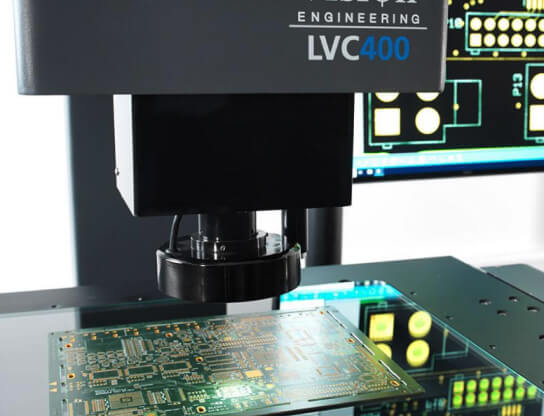

- Благодаря богатому набору функций и оптимальной стоимости, серия LVC является идеальным измерительным решением для широкого спектра применений, включая точное машиностроение, литье пластмасс, производство электроники и медицинских устройств.
- Универсальность системы дает возможность решить любую задачу, несмотря на размер и сложность измеряемой формы.
Особенности комплектации

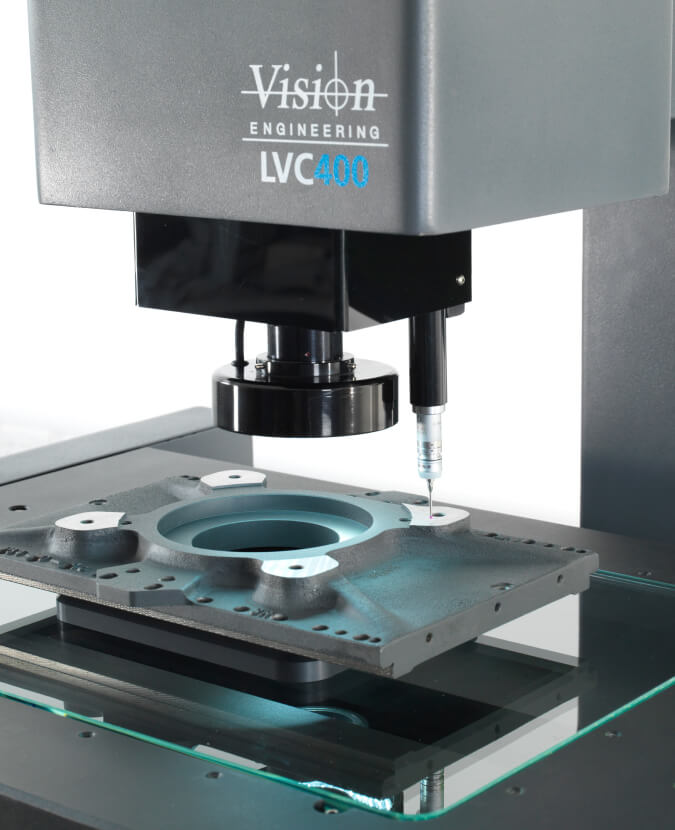

- При необходимости в комплект поставки включена контактная головка Renishaw TP20 с магазином для крепления 6 щупов и щуп
- Вариант исполнения с «бюджетным» моторизированным столом 200х150 мм с такими же метрологическими и оптическими характеристиками.
- Набор универсальной оснастки для крепления деталей сложных форм (акриловая плита, зажимы, шпиндель для крепления тел вращения с центрами) от компании Renishaw в подарок!
Удобный интерфейс

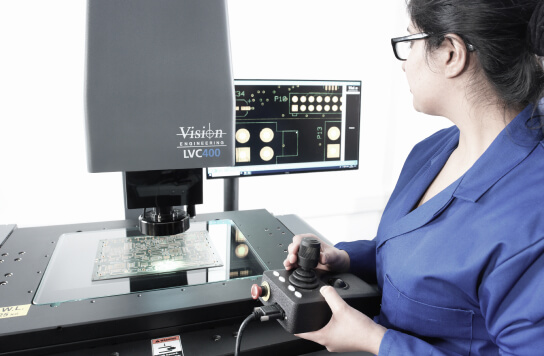

- Интуитивно понятный дружественный интерфейс полностью на русском языке. ПО М3 от Metlogix с возможностью управления джойстиком, мышкой и клавиатурой или сенсорным монитором.
- Выведение результатов измерений на бланке Вашего предприятия.
Полный пакет документов и чистая цена
- Предоставляется полный пакет технической документации на русском языке: паспорт или формуляр, руководство пользователя, описание типа, методика поверки, свидетельство СИ, дилерский сертификат, сертификат соответствия и др. по требованию.
- Цена установки «под ключ». Никаких «подводных камней». Стоимость указана на условиях поставки до склада заказчика. Включает в себя упаковку, таможенную очистку, транспортировку со страховкой, первичную поверку, пуско-наладочные работы с 3-х дневным инструктажем персонала заказчика.* * Не является офертой.
Смотреть видео
Сервис
Включено в стоимость договора
- пусконаладочные работы и предварительное обучение сотрудников Заказчика работе на мультисенсорной системе измерений LVC400 — 3 рабочих дня;
- запуск оборудования, верификация соответствия спецификации фирмы, обучение сотрудников Заказчика навыкам эксплуатации оборудования, работе с управляющим и программным обеспечением, навыкам измерения образцов;
- методическая поддержка по телефону и электронной почте — бесплатно в течение срока службы оборудования;
- консультации по построению методик измерений, по подбору дополнительного оборудования.
Бесплатная гарантийная поддержка
- сервисная поддержка включает в себя ремонт оборудования в течение 2-х лет, в том числе визит инженера, запасные и расходные части.
- Сервисную и методическую поддержку оборудования Vision Engineering осуществляют сертифицированные Российские инженеры и методисты.
- 200+ Наши специалисты поддерживают более 200 аналогичных систем в России и СНГ
- 24/7 Телефонная поддержка — 24 часа в сутки 7 дней в неделю
- <120 Визит инженера — в течение 120 часов после официального вызова
Почему мы?
- Опыт поставок с 1991 года Остек-АртТул — российский представитель компании с опытом производства измерительной техники более 40 лет — Vision Engineering из Великобритании. Лозунг Vision Engineering — все что можно увидеть, можно измерить! Имеем более 200 инсталляций в России и странах СНГ и опыт поставок с 1991 года.
- Уверенность в качестве У нас нет отрицательных рекламаций, все наши приборы соответствуют заявленным требованиям. Мы уверены в качестве и пригодности поставляемой нами техники, о чем говорят положительные отзывы наших заказчиков и обширный референс лист.
- Соответствие ГОСТ Мы разбираемся в стандартизации, метрологии и сертификации. Чтим закон о единстве средств измерений. Понимаем, что от линейно-габаритного контроля напрямую зависит процент брака и итоговое качество выпускаемой продукции. Поэтому тратим много времени на каждый прибор для рекалибровки со стандартов ISO на ГОСТ по российским стандартным образцам, а также юстировку оптики для пересчета коэффициентов масштабирования.
- Честные характеристики Наши микроскопы всегда проходят периодическую поверку и на 100% соответствуют заявленным метрологическим и техническим характеристикам. Мы зачастую преднамеренно завышаем погрешность наших приборов, а набегающая погрешность в наших приборах минимальна (в отличие от конкурентов), чтобы быть уверенными что наши микроскопы всегда пройдут поверку в любой конфигурации от бюджетной до топовой, в любом ЦСМ, без каких-либо доплат.
А еще мы пересмотрели ценообразование! Наши цены Вас приятно удивят!
Работаем по 223, 44, 275 ФЗ. Оформляем банковские гарантии и аккредитивы.
Предоставляем гибкие условия оплаты, в том числе до 100% постоплаты, после
реализации пуско-наладочных работ. Работаем с лизинговыми компаниями. Можем
отгружать оборудование, как со склада в Москве, так и со склада производителя в Европе.
Задайте вопрос техническому специалисту
Частые вопросы
При наличии на складе, до 5 рабочих дней. Под заказ, 6-8 недель
- LVC моторизированный видеоизмерительный микроскоп со штативом, гранитным основанием с измерительным столом 400х300 или 200х150
- Программное обеспечение на русском языке Metlogix M3 (модуль 3D)
- Джойстик и комплект кабелей
- Контроллер микроскопа
- LCD Монитор 25”

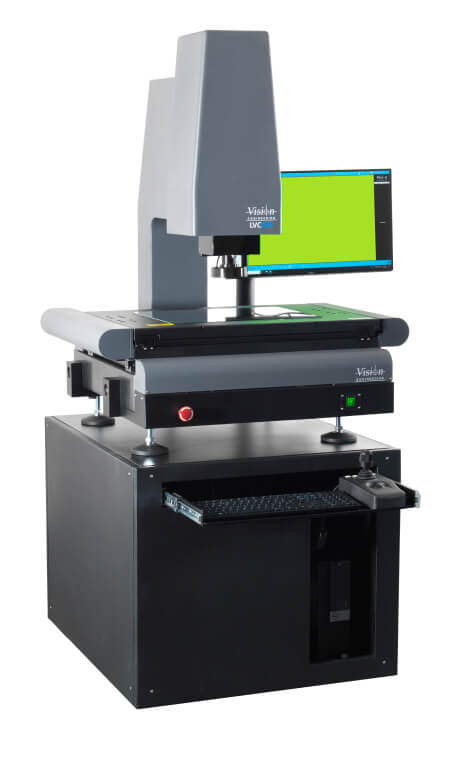

- LVC400 Стол-основание для микроскопа
- Контактный щуп 2mm x 20mm (дополнительная опция)
- Контактный датчик TP20 (дополнительная опция)
- Комплект для крепления контактного датчика (дополнительная опция)
- Первичная поверка, Формуляр, Руководство пользователя
- Предпродажная подготовка, инструктаж персонала заказчика, пуско-наладочные работы
- Расширенная гарантия 2 года
Для микроскопа LVC специальных условий размещения не требуется. Достаточно обеспечения стандартных условий хранения и эксплуатации оборудования:
- температура от +5 до +40 ºC
- относительная влажность 25 – 85%
- давление 600 – 825 мм рт.ст.
Подойдут щупы, совместимые с датчиком TP20 Renishaw.
